Η νέα πραγματικότητα στην εξοικονόμηση
Ο συνδυασμός ενός φωτοβολταϊκού συστήματος 8,5 kW με αντλία θερμότητας μπορεί πλέον να μας εξασφαλίσει δωρεάν θέρμανση και ηλεκτρικό ρεύμα για πάντα!
Το Net Metering δίνει την δυνατότητα στον καταναλωτή να παράγει το ρεύμα που έχει ανάγκη η κατοικία του, βοηθώντας τον να απαλλαγεί από τα έξοδα για ηλεκτρισμό (η τιμή της kWh άλλωστε έχει αυξητική τάση). Προσθέτοντας τις περιβαλλοντολογικές και ενεργειακές προεκτάσεις, η εγκατάσταση φωτοβολταϊκών συστημάτων εκτός από ιδιαίτερα ενδιαφέρουσα, βοηθάει στο να εκμηδενιστεί το ενεργειακό αποτύπωμά μας στο περιβάλλον. Από την πλευρά τους, οι αντλίες θερμότητας χρησιμοποιούν ψυκτικά ρευστά τα οποία έχουν την ιδιότητα να απορροφούν θερμότητα από το περιβάλλον και να την αποδίδουν πολλαπλασιασμένη σε ένα δεύτερο (τελικό) μέσο π.χ. αέρα ή νερό. Το 75% της απαιτούμενης ενέργειας απορροφάται από την “δωρεάν” ενέργεια του περιβάλλοντος και το υπόλοιπο 25% το παίρνουμε σε μορφή ηλεκτρικής ενέργειας.
Εγκατάσταση Αντλίας θερμότητας
Έστω ότι σχεδιάζεται ένα σύστημα αντλίας θερμότητας που θα καλύπτει τις ανάγκες για θέρμανση χώρου, οι οποίες ανέρχονται σε 13.056 kWh/περίοδο θέρμανσης με βάση την ετήσια κατανάλωση πετρελαίου.
Τα στοιχεία της εγκατάστασης είναι τα παρακάτω:
- Επιφάνεια ορόφου 135τμ.
- Ετήσια κατανάλωση πετρελαίου 1600 λίτρα
Όσον αφορά στη θέρμανση του χώρου, η προσέγγιση των θερμικών αναγκών έγινε με βάση την ετήσια κατανάλωση πετρελαίου (1.600 λίτρα), και θεωρήθηκε ότι ο βαθμός απόδοσης του λέβητα είναι 80%. Για την παραπάνω κατανάλωση προέκυψε ότι οι θερμικές απαιτήσεις είναι 13.056 kWh/περίοδο θέρμανσης. Η παραπάνω κατανάλωση πετρελαίου αφορά μόνο τη θέρμανση χώρου.
ΜΗΝΑΣ |
Θερμικές Ανάγκες (KWh) /ΜΗΝΑ |
COP |
Ηλεκτρική κατανάλωση Α/Θ (KWh) /ΜΗΝΑ |
ΙΑΝΟΥΑΡΙΟΣ |
2264,29 |
3,2 |
698,16 |
ΦΕΒΡΟΥΑΡΙΟΣ |
2059,29 |
634,95 |
|
ΜΑΡΤΙΟΣ |
2041,29 |
629,40 |
|
ΑΠΡΙΛΙΟΣ |
1630,29 |
502,67 |
|
ΟΚΤΩΒΡΙΟΣ |
1132,29 |
349,12 |
|
ΝΟΕΜΒΡΙΟΣ |
1788,29 |
551,39 |
|
ΔΕΚΕΜΒΡΙΟΣ |
2140,29 |
659,92 |

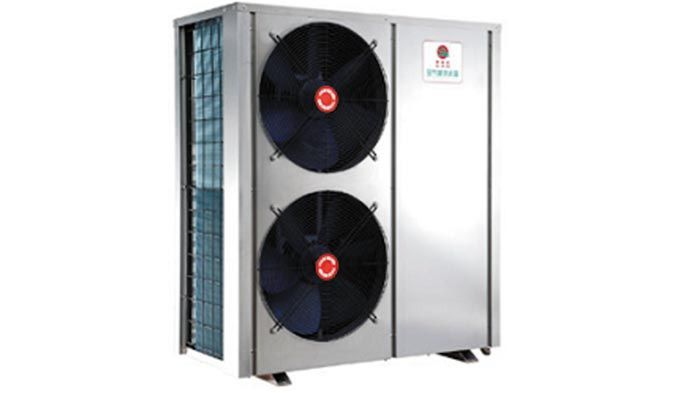

Το σύστημα αντλίας θερμότητας 12 KW που θα τοποθετηθεί είναι χαμηλών θερμοκρασιών της NewTimes.
Mονάδα: KF320-B |
||
Θερμική Ικανότητα για θέρμανση χώρου |
kW |
12 |
Ηλεκτρική Ισχύς |
kW |
3.7 |
Θερμοκρασία νερού εξόδου (μέγιστη) |
οC |
60 |
Διαστάσεις |
mm |
1000/430/1175 |
Ψυκτικό υγρό |
|
R407C |
Συμπιεστής |
|
Copeland (Scroll) |
Ηλεκτρική παροχή |
V/ph/Hz |
230/1/50 |
Βάρος μονάδας |
kg |
140 |
Τύπος εναλλάκτη θερμότητας |
|
Αυλών κελύφους |
Για την οικονομικότερη αλλά και πιο εύρυθμη λειτουργία της μονάδας, προτείνεται η εγκατάσταση και ενός δοχείου αδρανείας το οποίο θα χρησιμοποιείται ως «αποθήκη» ζεστού νερού. Επίσης, με τη χρήση του δοχείου αδρανείας διασφαλίζουμε ότι δεν θα κυκλοφορεί κρύο νερό στα θερμαντικά σώματα κατά τη λειτουργία απόψυξης (defrost) της αντλίας θερμότητας (όταν η θερμοκρασία περιβάλλοντος είναι αρκετά χαμηλή).

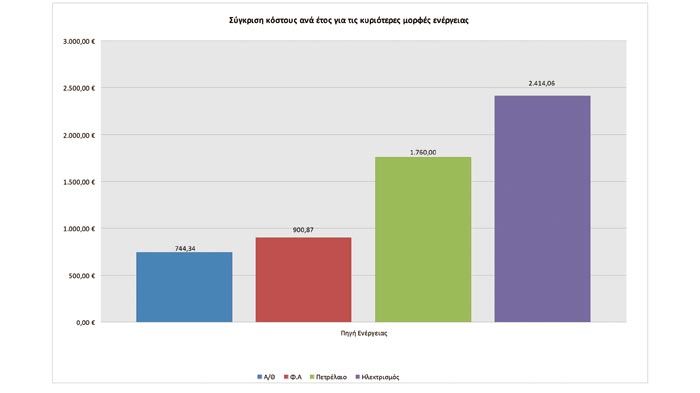

Σε ένα προσεγγιστικό υπολογισμό του κόστους λειτουργίας για τις διάφορες πηγές ενέργειας που χρησιμοποιούνται για θέρμανση χώρων, οι τιμές ενέργειας για την κάθε πηγή θερμότητας, αναγόμενες σε ¤/kWh παρουσιάζονται στον παρακάτω πίνακα.
Πηγή Ενέργειας |
¤/kWh |
Πετρέλαιο |
0,135* |
Φυσικό Αέριο |
0,069** |
Ηλεκτρισμός |
0,189 |
*Μέση τιμή πετρελαίου για την περίοδο 3/1/2014 - 25/4/2014 και 17/10/2014 - 27/2/2015 |
|
Εγκατάσταση του φωτοβολταϊκού συστήματος
Η ισχύς του διασυνδεδεμένου φωτοβολταϊκού συστήματος, που θα τοποθετηθεί επί της ταράτσας οικίας, ανέρχεται στα 8,5kW. Η τιμή αυτή προέκυψε έπειτα από τον υπολογισμό των αναγκών θέρμανσης της κατοικίας, συν τις επιπλέον απαιτήσεις μετά την εγκατάσταση της αντλίας θερμότητας.

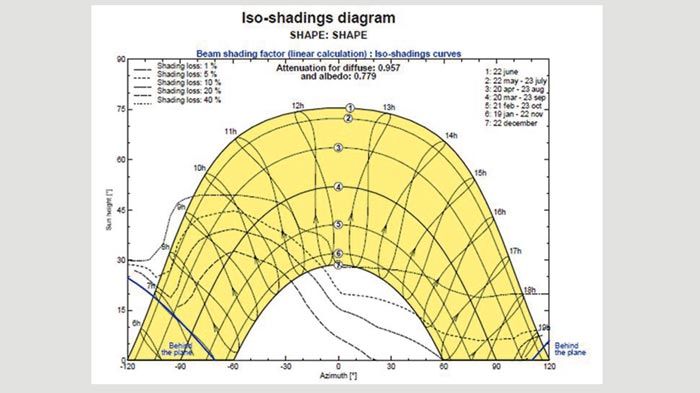

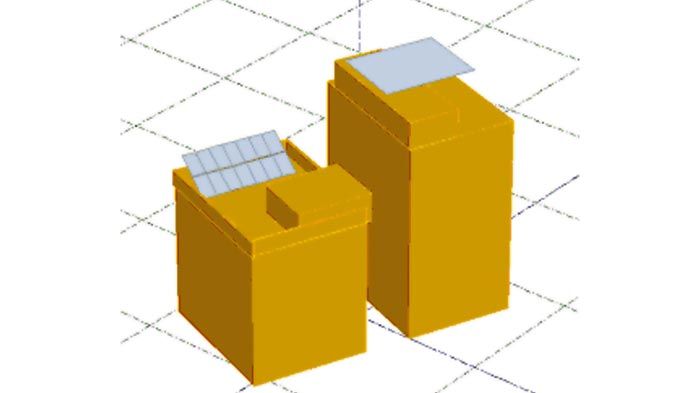

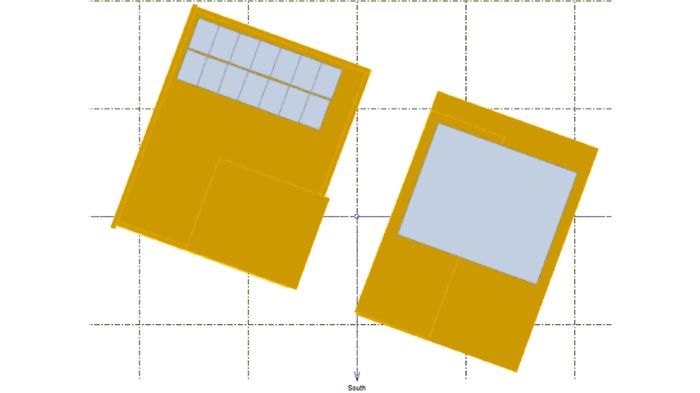

Το φωτοβολταϊκό σύστημα αποτελείται από 34 πολυκρυσταλλικά φωτοβολταϊκά πλαίσια Amerisolar AS-30P-250W, τον μετατροπέα, τις βάσεις στήριξης και τον ηλεκτρολογικό εξοπλισμό. Όλα τα προϊόντα και η εγκατάσταση καλύπτονται από πολυετείς εγγυήσεις, τις απαραίτητες πιστοποιήσεις και κωδικούς ασφαλείας με στόχο την βέλτιστη εκμετάλλευση της ηλιοφάνειας της περιοχής με όσο το δυνατόν μικρότερες απώλειες. Έγινε αναλυτική μελέτη των σκιάσεων, ετήσιας απόδοσης και προσομοίωση με το πρόγραμμα PVsyst. Η απόδοση του συστήματος λαμβάνοντας υπόψη όλες τις σκιάσεις κατά την διάρκεια του χρόνου και τον προσανατολισμό της εγκατάστασης παρουσιάζεται στα παρακάτω διαγράμματα.

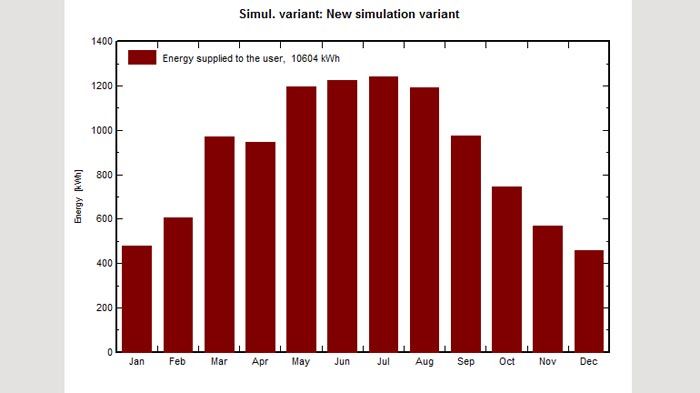

Με βάση τα παραπάνω το φωτοβολταϊκό σύστημα παράγει ενέργεια όπως παρουσιάζεται στον παρακάτω πίνακα:
Η οικονομική ανάλυση
Οι ετήσιες καταναλώσεις πριν ο πελάτης εγκαταστήσει την αντλία θερμότητας ήταν:
Καταναλώσεις ρεύματος |
||
ΑΠΟ |
ΕΩΣ |
kWh |
5/12/2013 |
8/4/2014 |
2422 |
8/4/2014 |
7/8/2014 |
2015 |
7/8/2014 |
5/12/2014 |
1940 |
|
Σύνολο |
6377 |
Με την εγκατάσταση της αντλίας θερμότητας η συνολική ηλεκτρική ενέργεια που αναμένεται να καταναλώνει ο πελάτης είναι 10.902 kWh/έτος (6.377 kWh για τις ενεργειακές ανάγκες της κατοικίας + 4.525 kWh για την αντλία θερμότητας). Λαμβάνοντας υπόψη τις ιδιαιτερότητες της εγκατάστασης του φωτοβολταϊκού συστήματος, μετά από την μελέτη σε πρόγραμμα προσομοίωσης, προτάθηκε η εγκατάσταση ενός συστήματος 8,5kW.
Έχοντας εγκαταστήσει, λοιπόν, ένα φωτοβολταϊκό σύστημα το οποίο κοστίζει 11.500¤ (συμπ. ΦΠΑ και τέλη σύνδεσης) και μία αντλία θερμότητας αξίας 4.300¤, το συνολικό κόστος της επένδυσης ανέρχεται στα 15.800¤. Ωστόσο, η συνολική απόσβεση θα πραγματοποιηθεί σε λιγότερο από 7 χρόνια, αφού το ετήσιο όφελος από την παραγωγή του φωτοβολταϊκού συστήματος με net metering φτάνει τα 2.000¤/έτος σε κόστος ηλεκτρικού ρεύματος, ενώ με την αντλία θερμότητας εξοικονομούνται 1.000¤ από την ετήσια κατανάλωση πετρελαίου, όπως φαίνεται και στον παρακάτω πίνακα.
|
ΚΟΣΤΟΣ |
ΟΦΕΛΟΣ ανά έτος |
ΑΠΟΣΒΕΣΗ |
ΑΠΟΔΟΣΗ |
Φ/Β ΣΥΣΤΗΜΑ 8.5kW (netmetering) |
11.500 ¤ |
~2.000 ¤ |
<6 χρόνια |
~17% |
ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 12kW |
~1.000 ¤ |
4.5 χρόνια |
~23% |
|
ΣΥΝΔΥΑΣΜΟΣ |
15.800 ¤ |
~3.000 ¤ |
5 χρόνια |
~19% |
Οικιακό τιμολόγιο |
|
Ετήσια κατανάλωση (kWh) |
6377,00 |
Χρέωση ενέργειας (Ανταγωνιστικές χρεώσεις, ¤/kWh) |
0,1059 |
Χρέωση ενέργειας (Δίκτυο Μεταφοράς, ¤/kWh) |
0,0059 |
Χρέωση ενέργειας (Δίκτυο Διανομής, ¤/kWh) |
0,0224 |
Υπηρεσίες Κοινής Ωφέλειας (¤/kWh) |
|
ΕΦΚ (¤/kWh) |
0,0022 |
Ειδικό Τέλος 5‰ |
0,0004 |
ΕΤΜΕΑΡ (¤/kWh) |
0,0263 |
Λοιπές επιβαρύνσεις (¤/kWh) |
0,0005 |
ΣΥΝΟΛΟ (¤/kWh) |
0,1636 |
ΦΠΑ |
0,0213 |
ΣΥΝΟΛΟ (¤/kWh) |
0,1849 |

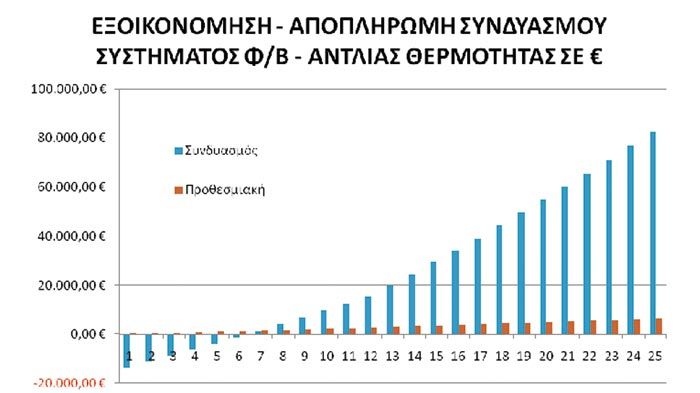

Όπως προκύπτει από την παραπάνω ανάλυση ο συνδυασμός φωτοβολταϊκού συστήματος με αντλία θερμότητας έχει ως αποτέλεσμα ο ιδιοκτήτης να εξοικονομεί 3.000¤ ετησίως από τα πάγια έξοδα του, κάνοντας μια επένδυση με απόδοση πάνω από 15% εξασφαλίζοντας δωρεάν ρεύμα και θέρμανση για πάντα. Η επένδυση σε προϊόντα εξοικονόμησης εκτός από το άμεσο και προφανές όφελος που έχει στα οικονομικά του καθενός μας, προσφέρει και στο σύνολο, βοηθώντας στην καταπολέμηση της κλιματικής αλλαγής.
¶ρθρο του Δρ. Αναστάσιου Αντωνάκου, Γενικού Διευθυντή της NanoDomi
