Μετρήσεις φωτοβολταϊκών εγκαταστάσεων

Διαβάστηκε από 3248 αναγνώστες -

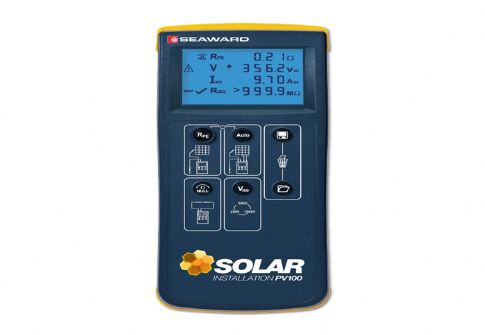

Το PV100, της Seaward αποτελεί το πρώτο παγκοσμίως πλήρες όργανο για δοκιμές ηλεκτρικής ασφάλειας φωτοβολταϊκών εγκαταστάσεων και το παρουσιάζει η PITTAS SA.


Για την ικανοποίηση των απαιτήσεων του Αγγλικού συστήματος MIcrogeneration Certification Scheme, είναι απαραίτητος ένας αριθμός από ηλεκτρικές δοκιμές, οι οποίες προσδιορίζονται στο IEC 26446, στην εκάστοτε φωτοβολταϊκή εγκατάσταση. Κανονικά αυτό απαιτεί χρήση τριών ξεχψριστών οργάνων. Ένα όργανο δοκιμής της αντίστασης συνέχειας/αντίστασης μόνωσης, ένα ψηφιακό πολύμετρο και μιααμπεροτσιμπίδα DC. Τα καλώδια δοκιμής που παρέχονται με αυτά τα όργανα δεν σχεδιάζονται για άμεση σύνδεση με τις διασυνδέσεις που κοινά βρίσκονται στα φωτοβολταϊκά συστήματα και αυτό έχει σαν αποτέλεσμα ο εγκαταστάτης να χρησιμοποιεί προχείρους ακροδέκτες δοκιμής για να τους συνδέσει στο φωτοβολταϊκό σύστημα και για να βραχυκυκλώσει τις σειρές του συστήματος. Με αυτό τον τρόπο διακινδυνεύει την επαφή με τους ενεργούς αγωγούς DC ή να κάνει ζημιά στα πλαίσια του συστήματος. Ένα επιπρόσθετο μειονέκτημα είναι ότι τρία ξεχωριστά όργανα έχουν μεγαλύτερο κόστος αγοράς και ετήσιας διακρίβωσης.

Το PV100 της Seaward περιλαμβάνει όλα τα εργαλεία που χρειάζονται για να εκπληρωθούν οι απαιτήσεις των ηλεκτρικών δοκιμών του MCS και του προτύπου IEC 62446, καθιστώντας το, το πρώτο παγκοσμίως πολυόργανο χειρός φωτοβολταϊκών εγκαταστάσεων. Το PV100 είναι εύκολο στη χρήση και δίνει την δυνατότητα οι μετρήσεις επιδόσεων και ηλεκτρικής ασφάλειας των φωτοβολταϊκών συστημάτων να γίνονται με το πάτημα ενός πλήκτρου.

Tο όργανο ηλεκτρικών δοκιμών Φωτοβολταϊκών εγκαταστάσεων PV100 συνδέεται κατευθείαν με την εγκατάσταση χρησιμοποιώντας τους παρεχόμενους ακροδέκτες δοκιμής MC4 και Sunclix και διασφαλίζει ότι δεν υπάρχουν εκτεθειμένοι ενεργοί αγωγοί ρεύματος DC και ότι όλες οι δοκιμές έχουν γίνει με ασφαλή και ελεγχόμενο τρόπο.

Τα αποτελέσματα των μετρήσεων εμφανίζονται συνοπτικά στην φωτιζόμενη οθόνη και μπορούν να αποθηκευτούν στην εσωτερική μνήμη για αναθεώρηση, (η εσωτερική μνήμη έχει την δυνατότητα αποθήκευσης στοιχείων μέχρι 9 strings), με αυτόματη σύγκριση των μετρήσεων τάσεως και ρεύματος μεταξύ των strings, καθώς επίσης προειδοποιεί στην οθόνη εάν υπάρχει διάφορα μεγαλύτερη του 5%.

To PV100 συνδέεται κατευθείαν με όλα τα φωτοβολταϊκά πλαίσια, strings και σειρές χρησιμοποιώντας τους παρεχόμενους ακροδέκτες δοκιμής (MC4 και Sunclix συμπεριλαμβάνονται. MC3 προαιρετικά). Δεν υπάρχουν απαιτήσεις για δοκιμές σε εξωτερικά κουτιά ή εξαρτήματα – όλες οι συνδέσεις δοκιμών για τάση ανοικτού κυκλώματος, ρεύμα βραχυκύκλωσης και τάσης μόνωσης, αυτόματα διαμορφώνονται εντός του οργάνου, διασφαλίζοντας ότι η δοκιμή πραγματοποιείται με τον σωστό τρόπο και χωρίς τον κίνδυνο βλάβης των φωτοβολταϊκών πλαισίων του συστήματος και κίνδυνο του χειριστή.

Μπορούν να πραγματοποιηθούν μετρήσεις αντίστασης μόνωσης με τάση δοκιμής 250V, 500V, 1000V επιτρέποντας έτσι δοκιμές όλων των συστημάτων φωτοβολταϊκών εγκαταστάσεων με τάση λειτουργίας έως 1000V. Μετρήσεις συνέχειας μεταξύ οποιουδήποτε εκτεθειμένου μεταλλικού μέρους της σειράς και του αγωγού γείωσης μπορούν να πραγματοποιηθούν χρησιμοποιώντας τα παρεχόμενα καλώδια των 4mm. Εάν απαιτούνται μακρύτερα καλώδια, τότε τα σφάλματα λόγω της αντίστασης των καλωδίων μπορεί να εξαληφθούν χρησιμοποιώντας την ενσωματωμένη αντιστάθμηση καλωδίων.

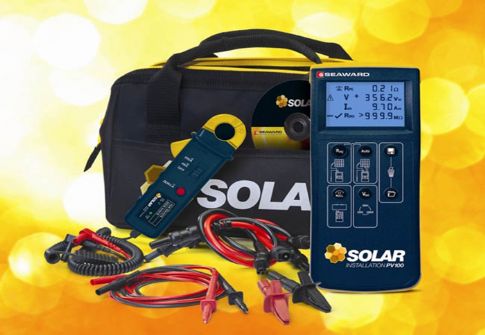

Η παρεχόμενη αμπεροτσιμπίδα AC/DC επιτρέπει μετρήσεις ρευμάτων μέχρι 40Α. Η ενσωματωμένη μνήμη επιτρέπει την αποθήκευση μετρήσεων για μετέπειτα αναθεώρηση. Όταν δοκιμάζονται πολλαπλές εγκαταστάσεις string, γίνεται αυτόματη σύγκριση των μετρήσεων και επιτρέπει στον χειριστή να πιστοποιήσει γρήγορα και εύκολα τις αποκλίσεις τάσεως ανοικτού κυκλώματος ή ρεύματος βραχυκυκλώσης εντός 5% όπως απαιτείται από το πρότυπο IEC62446.
