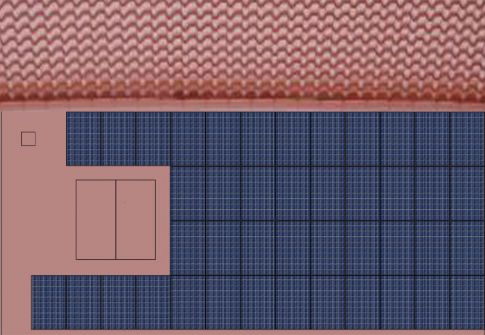

ΚΑΤΟΨΗ ΧΩΡΟΘΕΤΗΣΗΣ

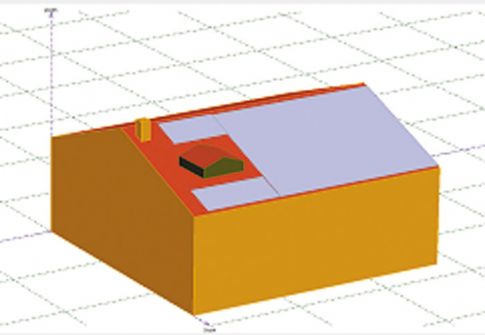

ΤΡΙΣΔΙΑΣΤΑΤΗ ΑΠΕΙΚΟΝΙΣΗ

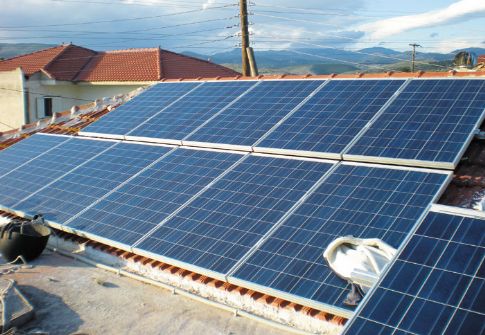

Συστοιχία τοποθετημένη σε κεραμίδια.

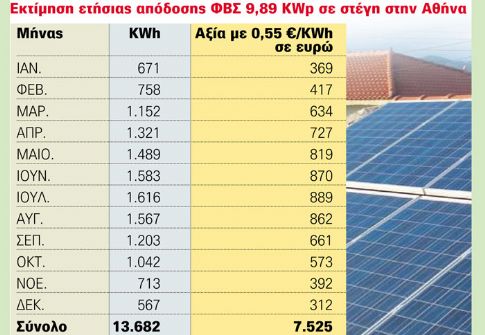

Ο παραπάνω πίνακας αποδόσεων διαμορφώθηκε στηριζόμενος στα στοιχεία για την ετήσια προσπίπτουσα ηλιακή ακτινοβολία στη συγκεκριμένη περιοχή.

Εύκολη και αποδοτική η τοποθέτηση φωτοβολταϊκών σε στέγες

Διαβάστηκε από 3420 αναγνώστες -

Παρακάτω παρουσιάζουμε ένα παράδειγμα μελέτης εγκατάστασης σε μία δίριχτη στέγη 94 μ2, με νότιο - δυτικό προσανατολισμό, στην Αθήνα.


H τοποθέτηση φωτοβολταϊκών συστημάτων σε ταράτσες φαντάζει απλή, αφού τοποθετούνται πάνω σε βάσεις που βιδώνονται στην επίπεδη επιφάνεια της ταράτσας. Αντίστοιχα όμως, απλή και ασφαλής είναι πλέον και η τοποθέτησή τους στις στέγες, παίρνοντας το προβάδισμα απόδοσης, και μάλιστα από τις ταράτσες, γιατί χρειάζονται λιγότερα τ.μ. στέγης, απ’ ό,τι ταράτσας για την ίδια ισχύ εγκατάστασης σε kwp. Αισθητικά δε το αποτέλεσμα είναι άψογο, αφού δένουν εξαιρετικά μεταξύ τους τα υλικά, χωρίς να δημιουργούν ανομοιογενές αποτέλεσμα στην επιφάνεια της στέγης. Δείτε στη συνέχεια, ένα παράδειγμα ανάλυσης δεδομένων εγκατάστασης σε μια στέγη με δύο πλευρές, δηλαδή σε μια δίριχτη στέγη.

Δεδοµένα:
-Η διάσταση της στέγης είναι 14x6,7 μ.
-Στην ανατολική πλευρά της στέγης σημειώνεται καμινάδα διαστάσεων 0,40x0,40 μ., με ύψος 1,00 μ. πάνω από τη στέγη και οριζόντιος φεγγίτης διαστάσεων 2,25x2,25 μ.
-Οι διαστάσεις των πάνελ που προδιαγράφηκαν είναι 166x99x5 εκ., η δε ονομαστική τους ισχύς 230 W.
-Η κλίση της στέγης σε σχέση με το οριζόντιο επίπεδο είναι 200.
Σύμφωνα με τα συγκεκριμένα δεδομένα, στην υπό μελέτη στέγη μπορούν να τοποθετηθούν 43 πάνελ των 230 Wp έκαστο. Το συγκεκριμένο σύστημα θα είναι ονομαστικής ισχύος 9,89 KWp και υπολογίζεται ότι θα παράγει 13.682 KWh ετησίως, οι οποίες με το ισχύον τιμολόγιο της ΔΕΗ θα αποφέρουν 7.525 ευρώ ετησίως. Το τελικό κόστος ενός εγκαταστημένου τέτοιου συστήματος με επώνυμα πιστοποιημένα πάνελ και inverter, με βάσεις στήριξης από αλουμίνιο και solar καλωδίωση, κυμαίνεται από 36.000 έως 40.000 ευρώ (στο ποσό συμπεριλαμβάνεται ΦΠΑ 23% και 1.000-1.300 ευρώ κόστος σύνδεσης με τη ΔΕΗ).

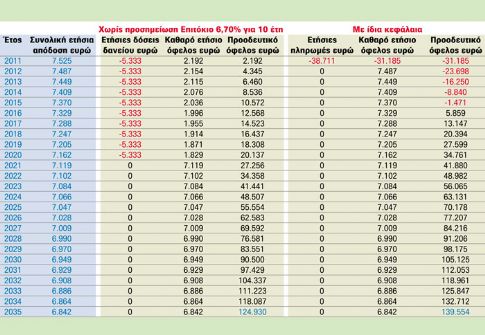

Από τον τελικό πίνακα προκύπτει ότι:
α) για την αγορά του φωτοβολταϊκού συστήµατος µε ίδια κεφάλαια:
το συνολικό καθαρό κέρδος στην 25ετία ανέρχεται περίπου στα 140.000 ευρώ, ενώ η απόσβεση του αρχικού κεφαλαίου επιτυγχάνεται σε 5 χρόνια και 3 µήνες, ενώ η ετήσια απόδοση της επένδυσης φτάνει κατά µέσο όρο στο 14,28%.
β) για την αγορά του φωτοβολταϊκού συστήµατος µε 100% δανειοδότηση από τράπεζα, µε επιτόκιο 6,70%, για αποπληρωµή σε 10 χρόνια:
το συνολικό καθαρό κέρδος στην 25ετία ανέρχεται περίπου στα 125.000 ευρώ, ενώ η ετήσια απόδοση της επένδυσης φτάνει κατά µέσο όρο στο 12,81%.
