Η τοποθέτηση φωτοβολταϊκού συστήματος τελικά δεν είναι προνόμιο μόνο όσων κατοικούν σε περιοχές με συνεχή νηνεμία.

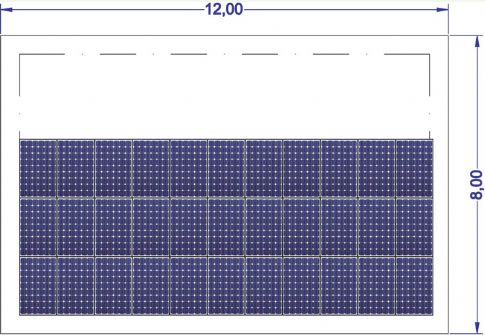

ΚΑΤΟΨΗ ΧΩΡΟΘΕΤΗΣΗΣ

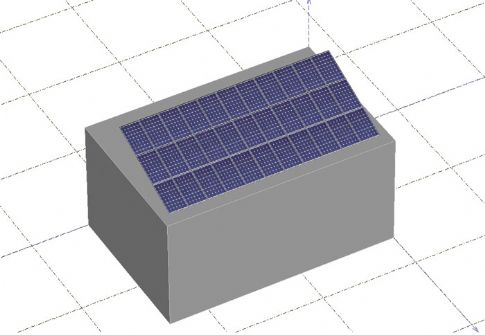

ΤΡΙΣΔΙΑΣΤΑΤΗ ΑΠΕΙΚΟΝΙΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ

Η τοποθέτηση φωτοβολταϊκού συστήματος μπορεί να είναι εξίσου αποδοτική, σε οποιαδήποτε περιοχή κι αν βρίσκεται η οικία σας.

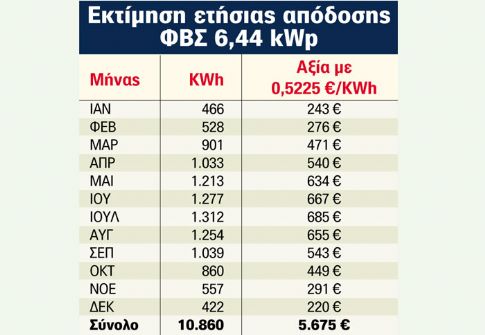

Εκτίμηση ετήσιας απόδοσης ΦΒΣ 6,44 kWp.

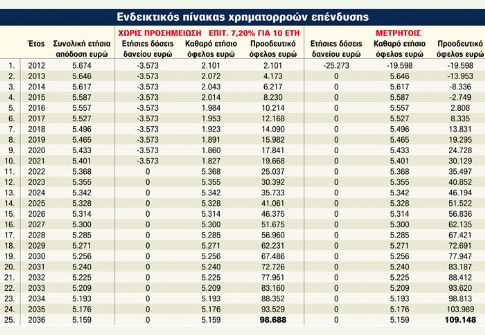

Ενδεικτικός πίνακας χρηματορροών επένδυσης.

Φωτοβολταϊκά: Αντέχουν... και σε δυνατούς ανέμους

Διαβάστηκε από 3130 αναγνώστες -

Η τοποθέτηση φωτοβολταϊκού συστήματος δεν είναι προνόμιο μόνο όσων κατοικούν σε περιοχές με συνεχή νηνεμία, αφού ένα τέτοιο σύστημα μπορεί να αντέξει ακόμα και σε μεγάλο ύψος.


Τα δεδομένα της εγκατάστασής μας
Οι διαστάσεις των πάνελ που προδιαγράφηκαν είναι 166cm X 99cm X 5cm, η δε ονομαστική τους ισχύς 230 W.
-Η κλίση των πάνελ σε σχέση με τον οριζόντιο επίπεδο είναι 200.
- Θα τοποθετηθούν 43 πάνελ, ονομαστικής ισχύος 230 Wp έκαστο, με τις διαστάσεις των πάνελ που προδιαγράφηκαν να είναι 166cm X 99cm X 5cm.
- Η κλίση των πάνελ σε σχέση με το οριζόντιο επίπεδο είναι 22 μοίρες.

Ετήσια απόδοση: 5.674 ευρώ (15,44%)
Απόδοση 25ετίας: 109.148 ευρώ
Χρόνος απόσβεσης: 4 xρόνια & 6 μήνες

Η τοποθέτηση φωτοβολταϊκού συστήματος μπορεί να είναι εξίσου αποδοτική, σε οποιαδήποτε περιοχή κι αν βρίσκεται η οικία σας, χωρίς απολύτως κανένα περιορισμό. Ωστόσο, αρκετοί πιστεύουν ότι τίθενται περιορισμοί στις περιπτώσεις όπου διαμένουμε σε περιοχές όπου επικρατούν άνεμοι μεγάλης έντασης, ιδιαίτερα αν το κτίριο έχει μεγάλο ύψος. Στην πραγματικότητα, κάτι τέτοιο δεν υφίσταται, αν εκπονηθεί η κατάλληλη μελέτη και φυσικά αποκτηθεί όλος ο απαραίτητος εξοπλισμός που πληροί τις προδιαγραφές για τέτοιες καιρικές συνθήκες. Αυτό άλλωστε αποδεικνύεται και με το συγκεκριμένο θέμα, το οποίο αφορά στην εγκατάσταση φωτοβολταϊκού συστήματος σε ταράτσα οικίας εμβαδού 96 τ.μ. σε τρεις σειρές πάνελ σε μια τράπεζα βάσης στήριξης. Παρακάτω παρουσιάζουμε μια μελέτη εγκατάστασης σε ταράτσα οικίας ταράτσα με επιφάνεια 96m2. Η τοποθεσία στην οποία θα πραγματοποιηθεί η εγκατάσταση χαρακτηρίζεται, όπως ορίζει ο Ευρωκώδικας (ΕΛΟΤ ΕΝ 1991.01.04 και .03), ως περιοχή με τακτική κάλυψη κτιρίων (χωριά κλπ), η ζώνη ανέμου ως (class III), η δε ζώνη χιονιού στην κατηγορία (Ι). Βάσει των παραπάνω, οι μέγιστες επιτρεπόμενες αποστάσεις ανάμεσα στα ψαλίδια στήριξης είναι 2,39m εάν χρησιμοποιηθούν προφίλ αλουμινίου διατομής 80Χ50mm, ή 2,97m εάν χρησιμοποιηθούν προφίλ αλουμινίου διατομής 110Χ50mm. Στη συγκεκριμένη κατασκευή, χρησιμοποιούνται 6 ψαλίδια από προφίλ αλουμινίου διατομής 80Χ50mm με απόσταση μεταξύ των τα 2,00m. Με αυτόν τον τρόπο, ικανοποιούνται οι απαιτήσεις του Ευρωκώδικα και εξασφαλίζεται η συνοχή και η στατικότητα της κατασκευής. Για την πάκτωση των ψαλιδιών στην επιφάνεια της ταράτσας, θα χρησιμοποιηθεί ικανός αριθμός αγκυρίων M10X100 από ανοξείδωτο χάλυβα. Σύμφωνα με τα συγκεκριμένα δεδομένα στην υπό μελέτη επιφάνεια, μπορούν να τοποθετηθούν 33 πάνελ των 230 Wp έκαστο. Το συγκεκριμένο σύστημα θα είναι ονομαστικής ισχύος 7,59 KWp και υπολογίζεται ότι θα παράγει 10.860 KWh ετησίως, και σύμφωνα με το τιμολόγιο της ΔΕΗ που θα ισχύει από 1/1/2012 (0,5225 ευρώ / KWh) θα αποφέρει 5.675 ευρώ ετησίως. Το τελικό κόστος ενός εγκαταστημένου τέτοιου συστήματος με επώνυμα πιστοποιημένα υλικά, με βάσεις στήριξης από αλουμίνιο και solar καλωδίωση, κυμαίνεται από 17.000 ευρώ έως 22.000 ευρώ. (στο ποσό δεν συμπεριλαμβάνεται ΦΠΑ και το κόστος σύνδεσης με τη ΔΕΗ).

Στο παραπάνω κόστος εγκατάστασης περιλαμβάνονται τα εξής.
- Φωτοβολταϊκά Πάνελ
- Πίνακες DC
- Αντιστροφείς
- Αντικεραυνική προστασία
- Σύστημα στήριξης αλουμινίου
- Ηλεκτρολογικές εργασίες
- Καλώδια DC/AC και βύσματα
- Γενικές εργασίες εγκατάστασης
- Γενικός Πίνακας AC
- Μελέτη και εγκατάσταση

Από τον “Ενδεικτικό πίνακα χρηματορροών επένδυσης” προκύπτει ότι:
α) για την αγορά του φωτοβολταϊκού συστήματος με ίδια κεφάλαια: Το συνολικό καθαρό κέρδος στην 25ετία ανέρχεται περίπου στα 109.148 ευρώ, ενώ η απόσβεση του αρχικού κεφαλαίου επιτυγχάνεται στα 4 χρόνια και 6 μήνες, ενώ η ετήσια απόδοση της επένδυσης ανέρχεται κατά μέσο όρο στο 17,07%.
β) για δε την αγορά του φωτοβολταϊκού συστήματος με 100% δανειοδότηση από τράπεζα, με επιτόκιο 7,20% για αποπληρωμή σε 10 χρόνια: Το συνολικό καθαρό κέρδος στην 25ετία ανέρχεται περίπου στις 98.688 ευρώ, ενώ η ετήσια απόδοση της επένδυσης ανέρχεται κατά μέσο όρο στο 15,44%.
